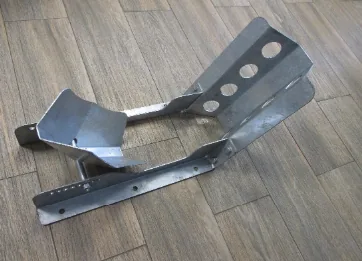

ТР-131 / Ловушка- фиксатор для переднего колеса мотоцикла

О модели

Паспорт прицепа

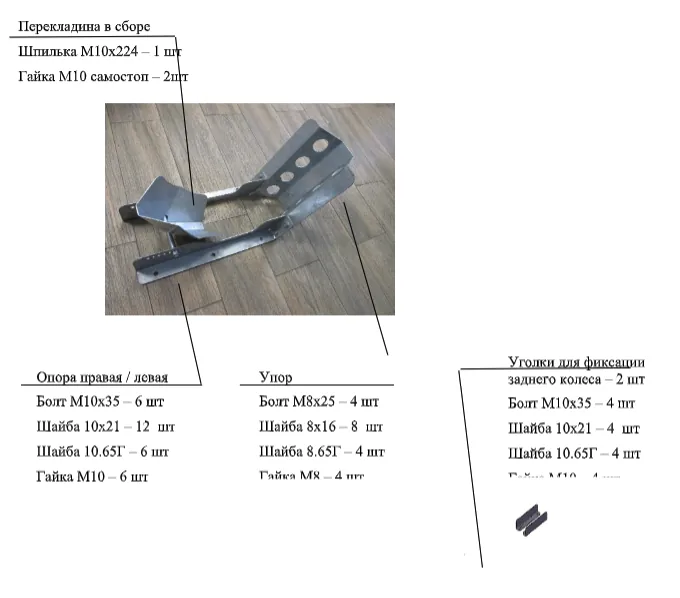

Предназначена для фиксации колеса мотоцикла класса “кроссовые” и “эндуро” при транспортировке или обслуживании. - Мотоцикл легко встает в ловушку и фиксируется. - В ловушке предусмотрены отверстия для крепления ловушки к полу прицепа. Для лучшей фиксации заднего колеса имеются уголки в комплекте (уголки крепить к полу прицепа по месту). - При транспортировке, мотоцикл на прицепе необходимо дополнительно крепить растяжками. (Если элементов крепления нет к комплекте прицепа, необходимо приобрести и установить элементы крепления растяжек и сами растяжки) - Конструкция разборная, в сложенном виде имеет габариты 500х260х120 мм. Схему сборки см. далее на листе 2. - Комплект поставки: 1 . - Ловушка в сборе: - Перекладина в сборе – 1 шт. - Упор – 1 шт. - Опора левая – 1 шт. - Опора правая– 1 шт. - Уголки для фиксации заднего колеса – 2 шт. 2. Пакет - Крепеж ловушки : Болт М 8х25 – 4 шт. Болт М10х35 – 10 шт. Гайка М8- 4шт Гайка М10 – 10 шт. Гайка М10х1,5 самостоп -2 шт Шайба 8х16 – 8 шт. Шайба 10х21 – 16 шт. Шайба 8.65Г – 4 шт Шайба 10.65Г - 10 шт Шпилька М10х224 – 1 шт + Листовка и схема установки Для установки ловушки на полу прицепа: - закрепите упор к опорам ловушки крепежом согласно схеме (см.рис.2), - закрепите перекладину к опорам ловушки через втулку перекладины крепежом, согласно схеме (см.рис.2) на расстоянии от упора, соответствующем размеру колеса мотоцикла, – установите опоры ловушки на полу прицепа, просверлив отверстия в полу прицепа по месту, закрепив опоры крепежом согласно схеме (см.рис.2), - закрепите уголки для фиксации заднего колеса к полу прицепа по месту крепежом согласно схеме установки, - после установки мотоцикла в ловушке, для транспортировки мотоцикла на прицепе –его необходимо дополнительно крепить растяжками (растяжки и элементы их крепления , при их отсутствии, приобретаются отдельно).

Источник характеристик: карточка на treiler.ru. Возможные расхождения текста и таблицы проверяем вручную перед продажей.
